Anjungan lepas pantai beroperasi di salah satu lingkungan paling menantang di Bumi, dengan air asin yang korosif, angin kencang, dan suhu ekstrem yang biasa terjadi. Terkait sistem kelistrikan pada platform ini, pemilihan dan pemasangan kabel sangat penting untuk pengoperasian yang andal. Sebagai pemasokKabel Terlindung Fleksibel, Saya telah melihat secara langsung pentingnya pemasangan yang tepat untuk umur panjang dan efektivitas kabel ini. Di blog ini, saya akan memandu Anda melalui proses pemasangan kabel berpelindung fleksibel pada platform lepas pantai.
Pertimbangan Pra - instalasi
Bahkan sebelum Anda memulai proses instalasi, ada beberapa faktor utama yang perlu Anda pertimbangkan.
Pemilihan Kabel

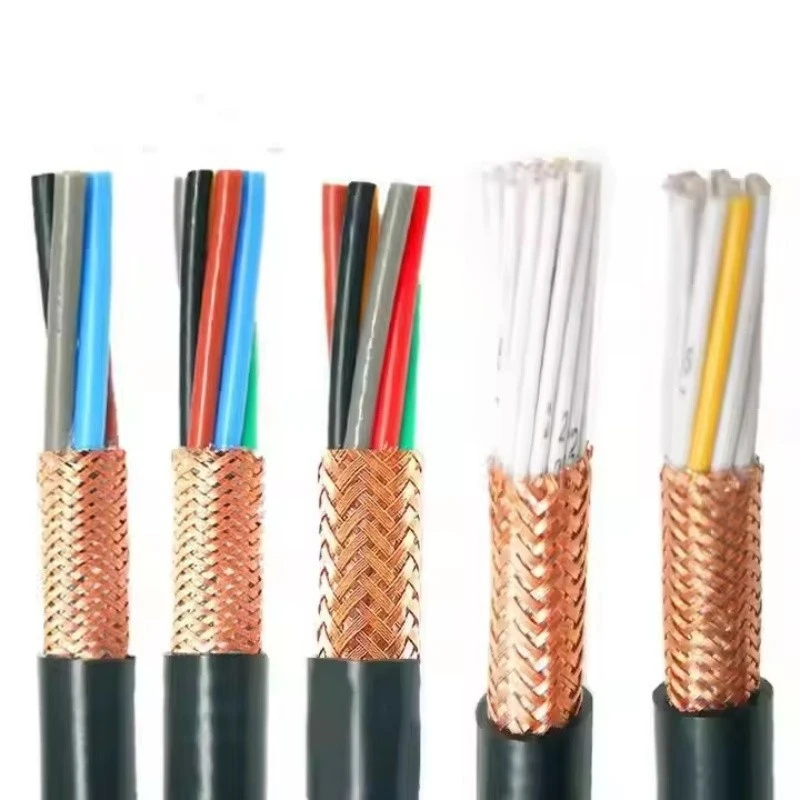

Langkah pertama adalah memilih kabel yang tepat untuk pekerjaan itu. Anjungan lepas pantai memiliki beragam sistem kelistrikan, mulai dari sistem kendali hingga distribusi tenaga. Untuk aplikasi kontrol, Anda mungkin ingin mempertimbangkanKabel Kontrol Berisolasi PVC, yang memberikan sifat isolasi yang sangat baik. Jika platform Anda beroperasi di area bersuhu tinggi,Kabel Fleksibel Suhu Tinggibisa menjadi pilihan yang lebih cocok. Kabel berpelindung fleksibel yang kami suplai dirancang untuk tahan terhadap kondisi lepas pantai yang keras, dengan pelindung yang melindungi dari interferensi elektromagnetik dan struktur fleksibel yang memungkinkan perutean mudah.
Penilaian Lokasi
Lakukan penilaian menyeluruh terhadap lokasi pemasangan. Identifikasi potensi bahaya seperti tepi tajam, sumber suhu tinggi, dan area yang rentan terhadap getaran. Anda juga harus memetakan jalur perutean kabel, dengan mempertimbangkan rute terpendek dan teraman. Hindari area dengan kelembapan berlebihan atau tempat kabel dapat rusak karena peralatan bergerak.
Tindakan Pencegahan Keamanan
Keselamatan adalah hal yang paling penting di anjungan lepas pantai. Pastikan semua pekerja yang terlibat dalam instalasi telah terlatih dengan baik dan dilengkapi dengan alat pelindung diri (APD) yang diperlukan. Ini termasuk sarung tangan, kacamata pengaman, dan helm. Sebelum memulai pekerjaan apa pun, pastikan untuk mematikan sistem kelistrikan dan mengikuti protokol keselamatan platform.
Proses Instalasi
Persiapan Kabel
Setelah Anda memilih kabel yang sesuai dan menilai lokasinya, sekarang saatnya menyiapkan kabel untuk pemasangan. Mulailah dengan mengukur panjang kabel yang diperlukan, sehingga memungkinkan beberapa panjang tambahan untuk sambungan dan pemeliharaan di masa mendatang. Potong kabel menggunakan pemotong kabel yang tajam, pastikan potongannya bersih dan lurus.
Selanjutnya, lepaskan selubung luar kabel untuk memperlihatkan pelindung dan konduktor. Berhati-hatilah agar tidak merusak pelindung atau konduktor selama proses ini. Jika kabel memiliki lapisan tahan lembab, lepaskan juga. Setelah itu, lepaskan insulasi dengan hati-hati dari ujung konduktor hingga panjang yang sesuai untuk konektor yang akan Anda gunakan.
Perutean Kabel
Ikuti jalur perutean kabel yang telah ditentukan sebelumnya. Gunakan baki kabel, saluran, atau penyangga kabel untuk mengamankan kabel di sepanjang jalurnya. Baki kabel adalah pilihan populer di anjungan lepas pantai karena menyediakan jalur yang jelas untuk kabel dan memungkinkan akses mudah untuk pemeriksaan dan pemeliharaan.
Saat merutekan kabel, hindari tikungan tajam. Radius tekukan minimum untuk kabel berpelindung fleksibel biasanya ditentukan oleh pabrikan. Melebihi radius ini dapat merusak kabel dan menurunkan kinerjanya. Gunakan penyok atau siku kabel jika perlu untuk menjaga radius tekukan yang tepat.
Penghentian Perisai
Pengakhiran pelindung yang tepat sangat penting untuk efektivitas kabel berpelindung fleksibel. Perisai bertindak sebagai penghalang terhadap interferensi elektromagnetik, dan jika tidak dihentikan dengan benar, perlindungan ini akan terganggu.
Ada beberapa metode untuk terminasi pelindung, termasuk menggunakan konektor berpelindung, klip grounding, atau solder. Saat menggunakan konektor berpelindung, pastikan untuk mengikuti instruksi pabrik untuk pemasangan yang benar. Klip grounding dapat digunakan untuk menghubungkan pelindung ke titik grounding. Solder juga dapat digunakan untuk sambungan yang lebih permanen, namun memerlukan keterampilan dan peralatan yang tepat.
Koneksi Konduktor
Hubungkan konduktor ke perangkat atau terminal listrik yang sesuai menggunakan konektor yang benar. Ada berbagai jenis konektor yang tersedia, seperti konektor crimp, konektor tipe sekrup, dan sambungan solder. Pilihan konektor tergantung pada aplikasi dan jenis konduktor.
Untuk konektor crimp, gunakan alat crimping yang tepat untuk memastikan sambungan yang aman dan andal. Pastikan alat crimping dikalibrasi untuk ukuran konduktor dan konektor. Konektor tipe sekrup mudah dipasang dan dapat dikencangkan hingga torsi yang sesuai menggunakan kunci torsi. Sambungan yang disolder lebih permanen tetapi memerlukan penanganan yang hati-hati untuk menghindari pemanasan berlebih pada konduktor.
Pengujian
Setelah instalasi selesai, penting untuk menguji kabel untuk memastikannya berfungsi dengan baik. Lakukan uji kontinuitas untuk memeriksa apakah ada putusnya konduktor. Gunakan multimeter untuk mengukur hambatan antara ujung masing-masing konduktor. Nilai resistansi yang rendah menunjukkan koneksi yang baik.
Lakukan uji ketahanan insulasi untuk memeriksa integritas insulasi. Tes ini mengukur resistansi antara konduktor dan pelindung. Nilai tahanan isolasi yang tinggi menunjukkan bahwa isolasi tersebut dalam keadaan baik.
Terakhir, lakukan uji interferensi elektromagnetik (EMI) untuk memastikan bahwa pelindung secara efektif melindungi kabel dari interferensi eksternal. Hal ini dapat dilakukan dengan menggunakan peralatan pengujian EMI khusus.
Pemeliharaan pasca instalasi
Setelah kabel dipasang dan diuji, perawatan rutin diperlukan untuk memastikan keandalan jangka panjang.
Inspeksi
Periksa kabel secara teratur apakah ada tanda-tanda kerusakan, seperti terpotong, lecet, atau penurunan insulasi. Periksa penyangga kabel dan konektor untuk memastikan masih aman. Periksa juga sambungan ground untuk memastikannya masih utuh.
Pembersihan
Bersihkan kabel dan area sekitarnya untuk mencegah penumpukan kotoran, debu, dan zat korosif. Gunakan larutan pembersih ringan dan kain lembut untuk membersihkan kabel. Hindari penggunaan bahan abrasif yang dapat merusak kabel.
Perbaikan
Seiring berkembangnya sistem kelistrikan anjungan lepas pantai, Anda mungkin perlu memperbarui kabelnya. Pantau teknologi baru dan standar industri untuk menentukan apakah kabel Anda yang ada perlu diganti dengan yang lebih baru dan lebih canggih.
Kesimpulan
Pemasangan kabel berpelindung fleksibel pada anjungan lepas pantai merupakan proses kompleks yang memerlukan perencanaan matang, teknik pemasangan yang tepat, dan pemeliharaan rutin. Sebagai sebuahKabel Terlindung Fleksibelpemasok, kami berkomitmen untuk menyediakan kabel dan dukungan berkualitas tinggi untuk memastikan keberhasilan pemasangan dan pengoperasian sistem kelistrikan Anda di platform lepas pantai.
Jika Anda sedang mencari kabel berpelindung fleksibel atau memerlukan informasi lebih lanjut tentang produk dan layanan pemasangan kami, jangan ragu untuk menghubungi kami. Kami siap membantu Anda dalam memilih kabel yang tepat untuk kebutuhan spesifik Anda dan memandu Anda melalui proses pemasangan.
Referensi
- Standar Instalasi Listrik untuk Anjungan Lepas Pantai, Publikasi Konsorsium Industri
- Manual Pemasangan Kabel, Produsen - sumber daya yang disediakan
- Pedoman Keselamatan untuk Pekerjaan Listrik Lepas Pantai, Organisasi Maritim Internasional
