Hai! Sebagai pemasok kabel, saya telah melihat banyak orang yang menggaruk-garuk kepala saat menyambung kabel serat optik. Ini mungkin tampak seperti tugas yang sulit, tapi percayalah, dengan pengetahuan yang benar dan sedikit latihan, Anda akan dapat melakukan penyambungan seperti seorang profesional dalam waktu singkat.
Pertama, mari kita bahas mengapa Anda mungkin ingin menyambung kabel serat optik. Mungkin Anda memiliki proyek jaringan jarak jauh dan perlu menyambungkan serat dengan panjang yang berbeda. Atau mungkin Anda sedang memperbaiki bagian kabel yang rusak. Apapun alasannya, penyambungan adalah cara yang harus dilakukan.
Apa yang Anda Butuhkan
Sebelum Anda mulai menyambung, Anda harus mengumpulkan peralatan Anda. Berikut daftar dasarnya:
- Penari telanjang serat optik: Ini digunakan untuk menghilangkan lapisan luar kabel serat optik. Anda tidak dapat mengerjakan untaian serat halus di dalamnya tanpa menghilangkan lapisan pelindungnya terlebih dahulu.
- Alat pembelah: Parang yang baik sangat penting untuk menghasilkan potongan serat yang bersih dan lurus. Pemotongan yang kasar atau miring dapat menyebabkan hilangnya sinyal secara signifikan.
- Mesin penyambungan: Ada dua tipe utama - penyambung fusi dan penyambung mekanis. Alat penyambung fusi menggunakan busur listrik untuk melelehkan serat, sedangkan alat penyambung mekanis menggunakan perlengkapan penyelaras untuk menahan serat pada tempatnya.
- Mikroskop: Untuk memeriksa kualitas potongan dan sambungan Anda. Ini membantu Anda menemukan ketidaksempurnaan yang dapat mempengaruhi kinerja serat.
- Bahan pembersih: Seperti isopropil alkohol dan tisu bebas serat. Menjaga serat tetap bersih sangat penting untuk memastikan sambungan yang baik.
Mempersiapkan Kabel

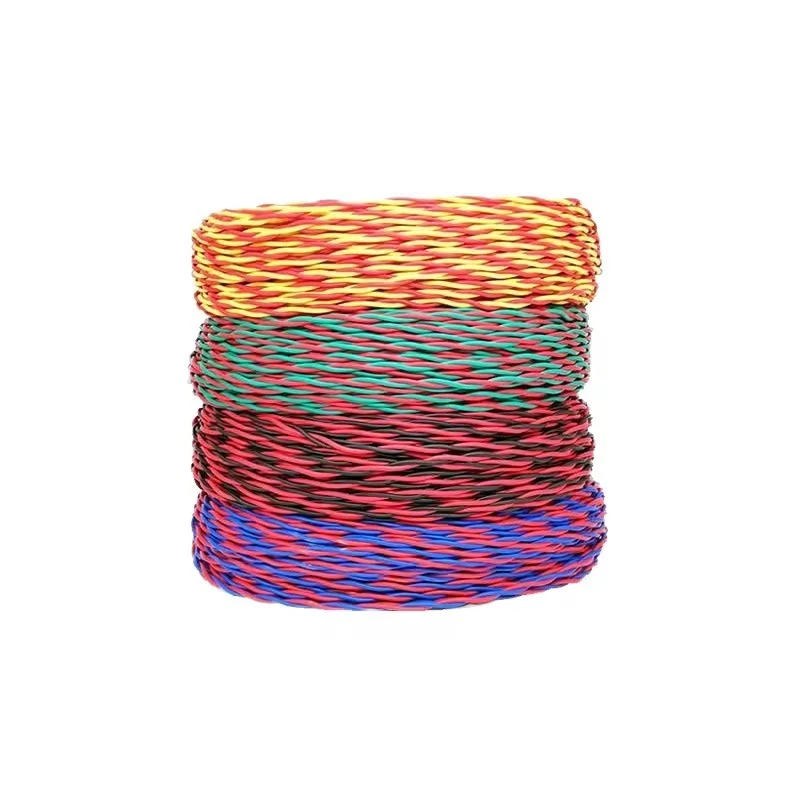

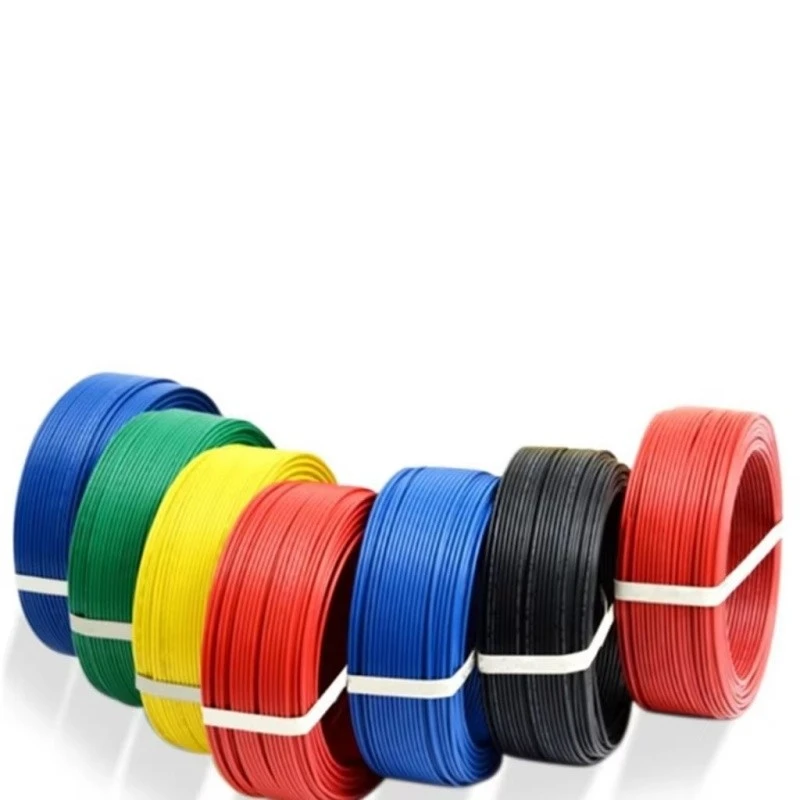

Langkah pertama dalam penyambungan adalah menyiapkan kabel. Mulailah dengan mengupas jaket luar kabel serat optik menggunakan pengupas serat optik. Anda harus berhati-hati agar tidak merusak serat bagian dalam. Biasanya jaket luar terbuat dari bahan seperti PVC. Jika Anda sedang mencari kabel berlapis PVC berkualitas tinggi, kami menawarkanKawat Fleksibel Berisolasi PVCDanKawat Pasangan Berpilin PVCyang bagus untuk berbagai aplikasi.
Setelah jaket luar dilepas, Anda akan melihat tabung penyangga. Ini melindungi helai serat individu. Lepaskan tabung penyangga dengan hati-hati, sehingga seratnya terlihat. Anda mungkin memiliki banyak serat dalam satu kabel, jadi perhatikan serat mana yang mana.
Selanjutnya, bersihkan serat dengan isopropil alkohol dan tisu bebas serat. Kotoran atau kotoran apa pun pada serat dapat menyebabkan masalah selama penyambungan.
Membelah Serat
Sekarang saatnya membelah seratnya. Ambil alat pembelah dan potong serat dengan bersih. Kuncinya di sini adalah membuat potongan yang lurus dan tegak lurus. Pembelahan yang baik sangat penting untuk sambungan dengan tingkat kerugian yang rendah.
Saat Anda menggunakan alat pembelah, ikuti instruksi dari pabriknya dengan cermat. Biasanya, Anda akan menempatkan serat di dalam golok, menyesuaikan pengaturannya jika perlu, lalu mengaktifkan mekanisme pemotongan. Setelah membelah, gunakan mikroskop untuk memeriksa kualitas potongan. Jika potongannya tidak bagus, Anda harus mencobanya lagi.
Menyambungkan Serat
Penyambungan Fusi
Jika Anda menggunakan fusion splicer, inilah yang Anda lakukan. Pertama, tempatkan serat yang sudah dibelah ke dalam fusion splicer. Splicer akan menyelaraskan serat secara otomatis menggunakan kamera internal dan algoritma penyelarasan. Setelah serat sejajar, splicer akan menciptakan busur listrik yang melelehkan serat menjadi satu.
Proses peleburan terjadi sangat cepat, dan splicer kemudian akan mengukur kehilangan sambungan. Jika kehilangan berada dalam kisaran yang dapat diterima, maka sambungannya baik. Jika tidak, Anda mungkin perlu menyesuaikan pengaturan atau mencoba lagi.
Penyambungan Mekanis
Penyambungan mekanis sedikit berbeda. Alih-alih melelehkan serat, Anda menggunakan alat penyambung mekanis. Kit ini biasanya dilengkapi dengan perlengkapan pelurusan dan gel pencocokan indeks.
Tempatkan serat yang telah dibelah ke dalam perlengkapan pelurus, pastikan serat tersebut sejajar dengan benar. Kemudian, tambahkan gel pencocokan indeks. Gel membantu mengurangi kehilangan sinyal pada titik sambungan dengan mencocokkan indeks bias serat.
Melindungi Sambungan
Setelah penyambungan, Anda perlu melindungi sambungan tersebut. Anda dapat menggunakan pelindung sambungan, yaitu tabung kecil yang dipasang pada sambungan. Pelindung memberikan perlindungan mekanis dan membantu menjaga sambungan tetap stabil.
Anda juga dapat menggunakan penutup sambungan untuk menampung beberapa sambungan. Ini berguna untuk proyek yang lebih besar di mana Anda memiliki banyak serat untuk disambung.
Menguji Sambungan
Setelah sambungan terlindungi, saatnya mengujinya. Anda dapat menggunakan reflektometer domain waktu optik (OTDR) untuk mengukur kehilangan sambungan dan memeriksa masalah lain pada serat. OTDR mengirimkan gelombang cahaya ke serat dan mengukur pantulan. Jika ada masalah dengan sambungan, OTDR akan menunjukkan lonjakan grafik kerugian.
Jika hasil tesnya bagus, Anda sudah siap. Sambungan serat optik Anda telah selesai dan siap digunakan di jaringan Anda.
Tip dan Trik
- Latihan menjadi sempurna: Menyambung kabel serat optik adalah keterampilan yang membutuhkan waktu untuk dikembangkan. Jangan berkecil hati jika beberapa sambungan pertama Anda tidak sempurna. Teruslah berlatih, dan Anda akan menjadi lebih baik.
- Jaga kebersihan peralatan Anda: Alat yang kotor dapat menyebabkan masalah pada saat penyambungan. Pastikan untuk membersihkan pengupas serat optik, alat pembelah, dan mesin penyambung secara teratur.
- Ikuti prosedur keselamatan: Bekerja dengan kabel serat optik bisa berbahaya jika Anda tidak hati-hati. Kenakan kacamata pengaman untuk melindungi mata Anda dari serpihan yang beterbangan, dan hindari menyentuh serat dengan tangan kosong.
Kesimpulan
Menyambung kabel serat optik mungkin tampak rumit pada awalnya, tetapi jika Anda mengikuti langkah-langkah yang saya uraikan di sini, Anda akan berhasil melakukannya. Sebagai pemasok kawat, kami berkomitmen untuk menyediakan kabel berkualitas terbaik untuk proyek Anda. Selain kabel serat optik, kami juga menawarkanKawat Fleksibel Inti Tunggalyang dapat digunakan dalam berbagai aplikasi listrik.
Jika Anda tertarik membeli kabel berkualitas tinggi untuk proyek Anda berikutnya atau memiliki pertanyaan tentang penyambungan kabel serat optik, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu Anda dengan semua kebutuhan terkait kabel Anda.
